HD-1004C 조회 389
  • 일반사양
    ● 디스플레이
    10.4인치 칼라 LED 백라이트
    ● 해상도
    XGA (1024 X 768 픽셀)
    ● 사용 전원
    DC 12V ~ 36V(±10%)
    ● 사용 온도
    디스플레이 : -15℃ ~ +50℃
    안테나 : -25℃ ~ +70℃
    ● 표준 규격
    IMO Resolution MSC. 112(73)
  • GPS 플로터 사양
    ● 작동법
    메카도르도법
    ● 디스플레이 모드
    트루모션 / 노스업 / 코스업 / 헤드업
    ● 유효 범위
    85˚N ~ 85˚S
    ● 표시 축척
    0.05NM ~ 1,500NM
    ● 데이텀 호환
    Tokyo ↔ WGS-84
    ● 목적지/마크 점수
    30,000점
    ● 항적 점수
    50,000점(연속 기록)
    ● 루트
    100개
    ● 사용자 라인
    1,000점
    ● 사용자 지명
    1,000점
    ● 지도 데이터
    내장형/C-MAP 4D/외장형(SD)
    ● 출력 데이터
    NMEA-0183
    ● 입력 데이터
    NMEA-0183
    ● 경보
    AIS, 도착, 코스이탈, 앵커, 경계선, 수심, 어군, 수온
  • GPS 수신부
    ● GNSS Receiver Capabilities
    GPS : L1 C/A code
    GLONASS : L1OF/
    QZSS : L1 C/A code
    Galileo : E1B/E1C/L1
    ● 위성 채널
    52채널 이상
    ● 수신감도
    Acquisition : -148 dBm
    Tracking : -165 dBm
    Reacquisition : -162 dBm
    ● Nav Update
    1Hz, 5Hz
    ● 지원
    DGPS, SBAS(EGNOS, WAAS, MASA, GAGAN, GLONASS)

본문

  LED 12.1인치 차트 플로터

▶ 압도적인 화면 밝기와 화질!

▶ 실시간 지역 조석/조류표 제공

▶ 영상녹화/화면저장 가능

▶ 스마트한 디자인



 제품특징


 믿을 수 없는 화질과 밝기

고화질 LED 백라이트 사용으로 최상의 밝기와 선명한 화면을 제공하여 직사광선에도 모든 정보가 정확하게 확인 가능


 내장 GPS 안테나

해상용으로 개발된 내장 GPS를 장착하여 모든 어장을 항해하는 선박에 최적화된 GPS서비스(선속/방위 등) 제공(외장 연결 가능)
- 의장등록 출원 중
· DGPS / WAAS / EGNOS / MSAS


 최신 스마트 지도

스마트한 최신 내장 해양 지도로 안전한 항해와 풍부하고 정확한 지역 정보 검색이 가능


 손쉬운 마크, 항적 저장 및 보관기능

간단한 조작으로 SD/마이크로 SD카드에 목적지, 항적, 마크를 저장하여 중요 자료의 효율적인 관리 가능


 CCTV 카메라

감시 카메라 장착(별매)으로 엔진실 화재 및 위험한 곳의 상황을 실시간으로 감시 가능(최대 2개)


 다용도 무선 리모콘

방향 각도에 관계 없는 무선 리모콘을 사용하여 언제나 빠르고 정확하게 원하는 선택 가능


 다양한 AIS정보 및 타 선박 추적 가능

AIS 연결 시 다양한 구별 기능으로 보다 쉬운 사용자 설정이 가능하며 경보 설정으로 작업 혹은 정박 중 타 선박의 침입을 실시간으로 감지하여 충돌 방지
최대 움직이는 5개의 타겟에 항적을 보여줌으로써 실시간으로 타 선박 추적이 가능하여 안전 항해와 같은 선단의 이동을 쉽게 파악하여 어장에 도움


 외형도

cea4888125507a348edc6920e812a5f1_1651033111_2353.pngcea4888125507a348edc6920e812a5f1_1651033141_6095.png
cea4888125507a348edc6920e812a5f1_1651033144_1107.pngcea4888125507a348edc6920e812a5f1_1651033146_4306.png

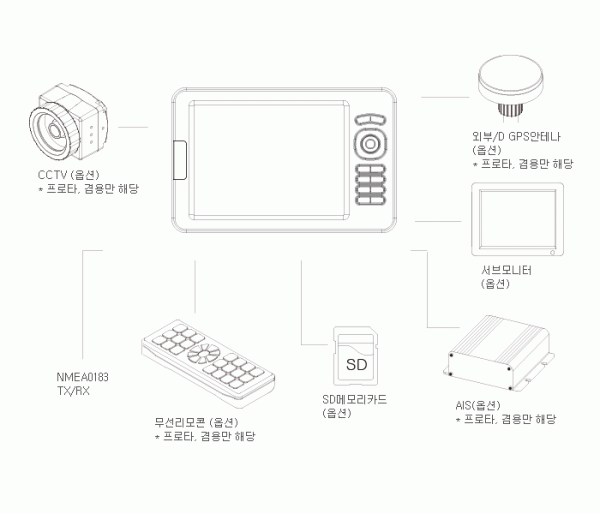

 구성도

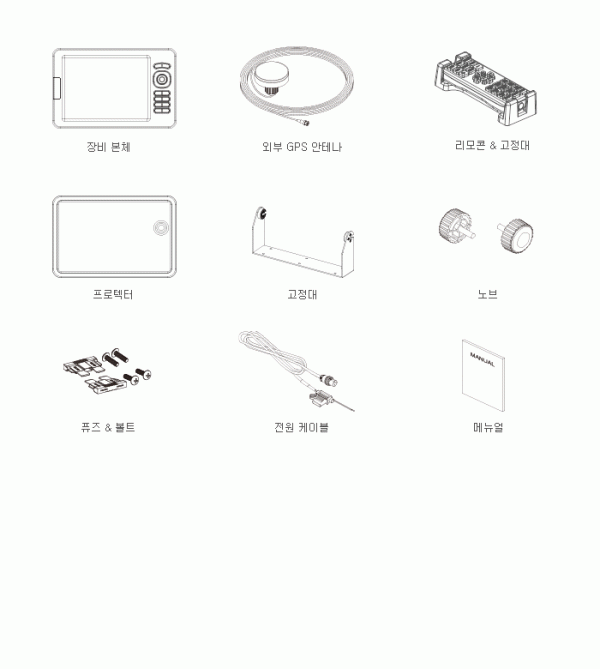

악세사리
