HIS-70A 조회 22
  • 지시부 상세 정보
    - 디스플레이 : 7인치 칼라 LED 백라이트
    - 사용 전원 : DC 12V ~ 36V(±10%)
    - 사용 온도 :
    └· 디스플레이 : -15℃ ~ +50℃
    └· 안테나 : -25℃ ~ +70℃
    - 표준 규격 : IMO Resolution MSC. 112(73)
    - 작동법 : 메카도르도법
    - 디스플레이 모드 : 트루모션 / 노스업 / 코스업 / 헤드업
    - 유효 범위 : 85˚N ~ 85˚S
    - 표시 축척 : 0.05NM ~ 1,500NM
    - 데이텀 호환 : Tokyo ↔ WGS-84
    - 목적지/마크 점수 : 20,000점
    - 항적 점수 : 20,000점
    - 지도 데이터 : 내장형/C-MAP MAX/외장형(SD)
    - 출력 데이터 : NMEA-0183
    - 입력 데이터 : NMEA-0183
    - 경보 : CPA, TCPA, 도착, 시간간격, 코스이탈, 어망
  • GPS 정보
    - 수신 주파수 : L1 1575.42MHz(C/A)
    - 위성 채널 : 12채널 이상
    - 정밀도 : Position 2.5m CEP
    - 수신감도 : Acquisition
    -140 dBm : Tracking
    -149 dBm
    - 데이터 전송 속도 : 1초
  • AIS 정보
    - 크기 : 188mm x 200mm x 200mm
    - 무게 : 1.11kg
    - 입력 방식
    └· RS232 NMEA 4.8 kBaud 입력
    └· RS232 NMEA 38.4 kbaud bi-directional
    - 커넥터 사양
    └· VHF 안테나 커넥터(PI-259(암))
    └· GPS 안테나 커넥터(BNC(암))
    - VHF 송신
    └· Transmitter x 1
    └· Receiver x 2
    - AIS1 : 161.975MHz
    주파수 : 156.025 to 162.025MHz in 25kHz steps
    - AIS2 : 162.025MHz
    주파수 : 156.025 to 162.025MHz in 25kHz steps
    - Modulation Modes
    └· 25kHz GMSK (AIS, TX and RX)
    └· 25kHz AFSK (DSC, RX only)
    - RX 감도​ : -107
    - 환경 : IEC 60945

본문

한국 지형에 특화된 완벽한 송수신 기능

▶ 한국 지형에 특화된 완벽한 송수신 기능
▶ AIS 타겟 국가별 국기 표시
▶ 최대 5개 타 선박 동시 추적 기능
▶ 7인치 고화질 LED 백라이트
▶ 최신 지도에 간단한 플로터 기능
▶ 다양한 AIS 정보 제공

c_button.jpg m_button.jpg



제품특징

AIS 송수신기

● AIS 타겟 국가별 국기 표시

● 최대 5개 타 선박 동시 추적 기능

● 7인치 고화질 LED 백라이트

● 최신 지도에 간단한 플로터 기능

● 다양한 AIS 정보 제공

● 고화질 지시부

● 실시간 화면 저장 및 녹화

● 정밀한 지도 내장

● 간편한 플로터 기능 사용

● SD카드 지원

● Class-A와 B 수신 가능

● 규격 승인

● 다양한 타 선박 정보 제공

● 간단한 MMSI 입력



외형도

94af66ef802051212f6409e66c2f9cb7_1625463531_521.png94af66ef802051212f6409e66c2f9cb7_1625463531_9197.png

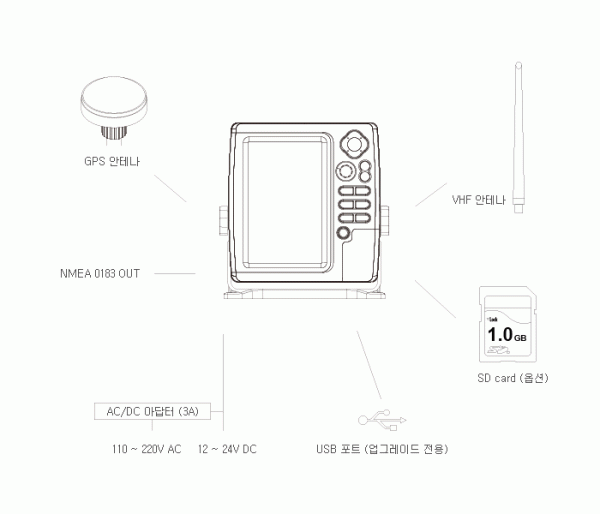

구성도



악세사리

94af66ef802051212f6409e66c2f9cb7_1625463611_3582.png94af66ef802051212f6409e66c2f9cb7_1625463611_7722.png94af66ef802051212f6409e66c2f9cb7_1625463612_1801.png94af66ef802051212f6409e66c2f9cb7_1625463612_6503.png94af66ef802051212f6409e66c2f9cb7_1625463613_0632.png94af66ef802051212f6409e66c2f9cb7_1625463613_4849.png94af66ef802051212f6409e66c2f9cb7_1625463613_9295.png94af66ef802051212f6409e66c2f9cb7_1625463614_2997.png94af66ef802051212f6409e66c2f9cb7_1625463614_7089.png
